Автоматичний брошурувальник на метал. пружину PWB580S

Автоматична лінія для перфорування та брошурування на металеву пружину PWB580S.

PWB580S — це професійна автоматична перфораційно-брошурувальна машина, призначена для серійного та масового виробництва продукції на металеву пружину Wire-O. Машина поєднує в одному комплексі процеси перфорування, автоматичної подачі металевої пружини, її різання, вставки, обтискання та виведення готової продукції.Призначена для масового виробництва зошитів, блокнотів, перекидних і квартальних календарів шириною виробу до 580мм. Управління та програмування здійснюється за допомогою PLC дисплея Siemens. Машина в автоматичному режимі відмотує з бобіни і відрізає фрагменти пружини згідно заданої кількості петель. Оператору тільки необхідно подати блок на транспортер. Блоки в конвеєрному режимі подаються в перфораційну секцію, далі блок вирівнюється і переміщується на станцію обтискання пружиною. При необхідності використовується функція автоматичної вставки ригеля довжиною до 350 мм. Після обтиску, готовий виріб пневморукавом автоматично переміщається на стіл з конвеєрною стрічкою. Подача пружини здійснюється зубчастим ременем двома кроковими двигунами. Машина може використовуватися для сегментного брошурування (до шести сегментів), що дозволяє знизити витрату пружини. Швидкість роботи може регулюватися в інтервалі від 1 до 9 і залежить від діаметра пружини. Машина оснащена лічильником. Для зміни діаметра пружини потрібно замінити направляючу і обтискну планку. Всі операції по різці, вставці, обтисненню пружини і переміщенню блоку, виконуються пневмоцилиндрами. Технічна швидкість, 1200 блоків в годину.

Обладнання використовується для виготовлення:

·      зошитів та блокнотів;

·      перекидних календарів;

·      квартальних календарів;

·      каталогів;

·      презентаційної продукції;

·      технічної документації;

·      іншої поліграфічної продукції шириною до 580 мм.

Керування машиною здійснюється за допомогою сучасного PLC-контролера Siemens із сенсорним дисплеєм, що дозволяє швидко змінювати параметри роботи та зберігати налаштування для різних типів продукції.

Принцип роботи:

Оператор задає необхідні параметри:

·      товщину блока;

·      ширину виробу;

·      кількість кілець;

·      довжину відрізка пружини;

·      необхідність автоматичної подачі календарного ригеля.

Після цього машина автоматично:

1.   розмотує металеву пружину з бобіни;

2.   відраховує необхідну кількість петель;

3.   відрізає пружину заданої довжини;

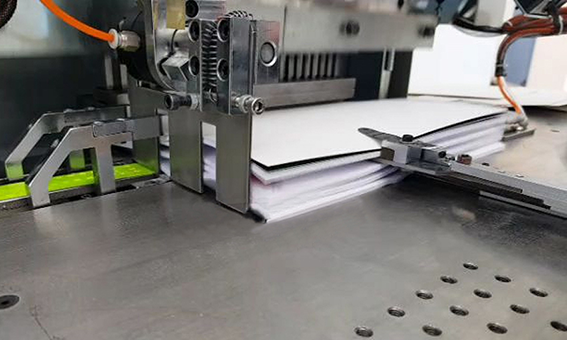

4.   подає палітурний блок у секцію перфорування;

5.   виконує точне позиціонування блока;

6.   вставляє металеву пружину;

7.   за необхідності автоматично встановлює календарний ригель довжиною до 350 мм;

8.   виконує обтискання пружини;

9.   автоматично переміщує готовий виріб на приймальний транспортер.

Оператор лише завантажує палітурні блоки на подаючий транспортер, усі інші операції виконуються автоматично.

Основні переваги:

·      автоматичне перфорування та брошурування в одному циклі;

·      продуктивність до 1200 блоків на годину;

·      PLC-керування Siemens із сенсорним дисплеєм;

·      автоматичне розмотування, різання та подача металевої пружини;

·      автоматична вставка календарного ригеля (опція);

·      автоматичне вивантаження готової продукції;

·      підтримка сегментного брошурування до 6 сегментів, що дозволяє значно економити металеву пружину;

·      електронне регулювання швидкості роботи;

·      лічильник продукції;

·      висока точність позиціонування блока;

·      пневматичний привід усіх основних вузлів;

·      комплектуючі німецького та японського виробництва.

Особливості конструкції

Подача металевої пружини здійснюється зубчастим ременем із використанням двох крокових двигунів, що забезпечує високу точність відрізання.

Усі операції виконуються пневмоциліндрами, що гарантує стабільність роботи навіть при великих навантаженнях.

Швидкість роботи регулюється від 1 до 9 режимів залежно від діаметра використовуваної пружини.

Для переходу на інший діаметр Wire-O необхідно лише замінити направляючу та обтискну планку.

До стандартної комплектації входять:

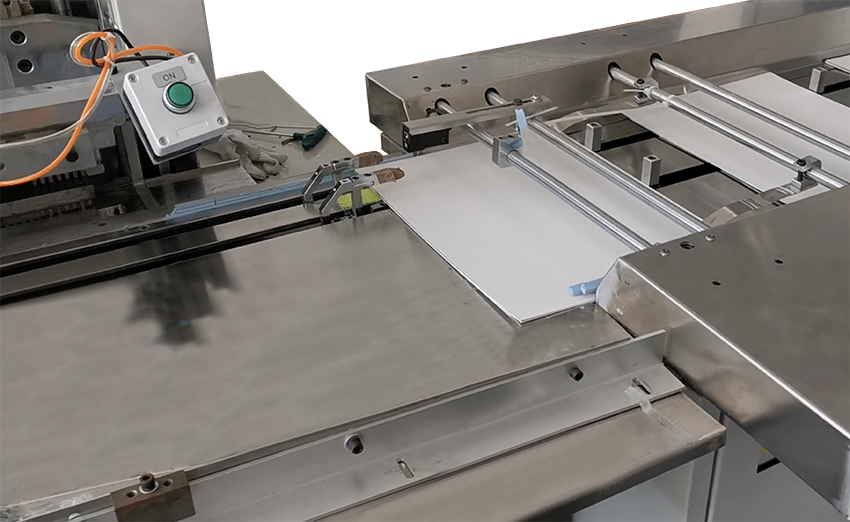

·      транспортер подачі блоків;

·      приймальний транспортер готової продукції;

·      інструмент для обтискання пружини діаметром 1/4" або 5/16";

·      двосекційний універсальний перфораційний штамп із висічкою під календарний ригель (квадрат 4,5 × 4,5 мм).

Технічні характеристики:

Діаметри пружини:

Крок 3:1

·      1/4" (6,4 мм),  5/16"(8,0 мм), 3/8"(9,5 мм), 7/16"(11,0 мм), 1/2"(12,7 мм), 9/16" (14,3 мм)

Крок 2:1

·      5/8" (16 мм), 3/4" (19 мм)

Сфера застосування

Автоматична машина PWB580S стане оптимальним рішенням для:

·      поліграфічних підприємств;

·      виробників календарів;

·      друкарень;

·      підприємств із виготовлення блокнотів.
